Как правильно монтировать пневмотрубку с цанговым фитингом
В процессе монтажа пневмосистемы, может возникнуть необходимость использовать пневматическую трубку с цанговым соединением. Для неискушенного пользователя это может создать ряд трудностей. Поэтому рассмотрим основные этапы правильного монтажа.
Итак, на первом этапе, необходимо осуществить отрез пневматической трубки для того чтобы соединить её с цанговым фитингом.

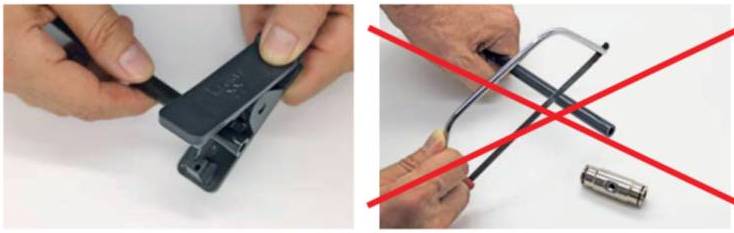

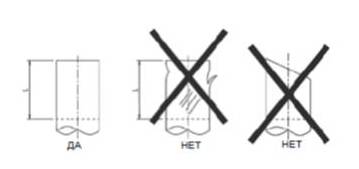

1. Рез трубки должен быть строго перпендикулярно ее оси для того чтобы последующее соединение ровно прилегало к фитингу и было более плотным. Для резки трубки мы рекомендуем использовать специальные ножницы.
Необходимо обратить специально внимание на то, чтобы конец трубопровода был очищен от грязи, заусенец, порезов и царапин.

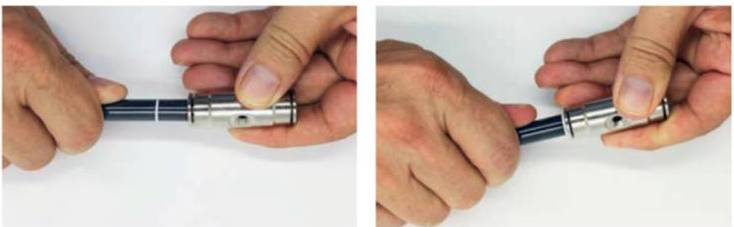

2. После того, как все подготовительные работы сделаны, нужно вставить трубопровод в цанговое соединение с небольшим усилием, направленным в сторону фитинга до плотной фиксации в нём.
3. И, наконец, если вам необходимо совершить обратное действие – разъединить трубопровод, для начала убедитесь в том, что в системе нет высокого давления. Далее, нажмите на кольцо цанги, как показано на рисунке. Воздействуя на кольцо цанги, потяните трубопровод в обратном направлении, как показано на другом рисунке. Если возникают трудности с разъединением, рекомендуется использовать специальные ключи.
Используя эти не хитрые действия можно самостоятельно смонтировать небольшую пневмосистему не прибегая к помощи специалистов.
