Особенности устройства винтового компрессора
Винтовые компрессоры имеют целый ряд преимуществ перед другими типами компрессоров, благодаря чему в настоящее время они получают все большее распространение. В основе всех этих преимуществ лежат особенности конструкции, из которых следует выделить практически полное отсутствие трения рабочих деталей, что обеспечивает высокую надежность и значительный ресурс.
Как любой агрегат, винтовой компрессор состоит из нескольких систем:
● Рабочий винтовой блок – основной элемент, где происходит сжатие воздуха и создание его давления. Состоит из корпуса и установленной в нем на подшипниках пары винтовых роторов (ведущего и ведомого), находящихся в зацеплении;
● Воздушная система – обеспечивает поступление воздуха к винтовому блоку и его дальнейшее перемещение согласно рабочей схеме к выходу из установки. Состоит из воздушного фильтра, регулятора подачи воздуха, воздушного охладителя и соединяющих трубопроводов;
● Масляная система – предназначена для смазки деталей винтового блока и компенсации зазоров между ними, а также отвода тепла из рабочей зоны. Состоит из бака-маслоотделителя с сепаратором и предохранительным клапаном, масляного фильтра, термостата и маслоохладителя, а также масляных магистралей;
● Привод – обеспечивает необходимое вращение винтового блока в соответствии с заданным режимом работы. Состоит из электродвигателя и соединительных элементов. Чаще всего в качестве соединения выступает ременная передача, на более мощных установках применяются редукторы или соединение напрямую через эластичную муфту;
● Контрольно-управляющий блок – служит для задания необходимых параметров и дальнейшего регулирования работы установки и всех ее компонентов в автоматическом режиме. Состоит из панели управления, датчиков и управляющего процессора. На более ранних моделях встречаются механические или электромеханические системы регулирования давления, на современных все параметры контролируются и управляются электронно;
● Вспомогательные элементы – выполняют дополнительные функции. Вентилятор подает воздух на блок охладителей, а контрольная панель выдает оператору информацию о текущем состоянии компрессора и его систем;
● Корпус – каркас для крепления агрегатов и элементов систем с установленными на нем вентиляционными решетками и шумопоглощающими панелями.
Принцип работы винтового компрессора

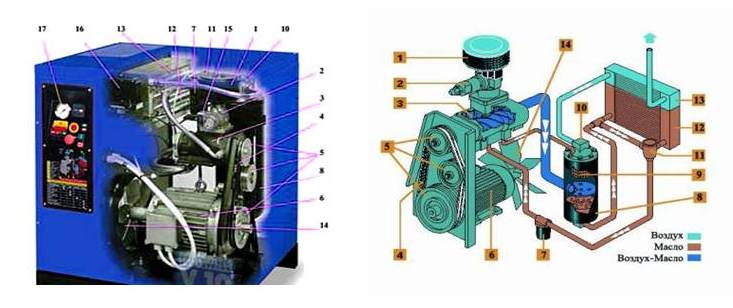

Электродвигатель 6 через ременную передачу 4 передает крутящий момент на винтовой блок 3. Изменение оборотов производится посредством регулируемых шкивов 5 (как упоминалось выше, передача и регулирование могут осуществляться и другими способами).
При вращении в рабочих полостях винтового блока создается разрежение и происходит всасывание атмосферного воздуха, который очищается, проходя через воздушный фильтр 1. Регулятор подачи воздуха 2 может ограничивать его количество, изменяя, таким образом, производительность компрессора.
Одновременно с воздухом в рабочую полость подается масло, создающее масляный клин между зубьями роторов, а также заполняющее зазоры между роторами и корпусом, исполняя роль уплотнения. При вращении происходит постепенное уменьшение объёма вдоль рабочей полости между роторами и увеличение давления находящегося там воздуха.
Так как обороты роторов достаточно высоки, на выходе получается воздушно-масляная смесь, которая попадает в бак-маслоотделитель 8 с сепаратором 9 (сепараторы в современных моделях чаще расположены снаружи, но могут быть и внутри корпуса маслоотделителя). От излишнего давления бак защищает предохранительный клапан 10. Далее очищенный от масла воздух через охладитель 13 подается потребителям.
При сжатии воздуха происходит выделение теплоты, и масло выполняет также функцию охлаждения винтового блока. В масляном радиаторе 12 масло остывает, его температуру регулирует термостат 11. Охлажденное и очищенное через масляный фильтр 7 масло попадает обратно в винтовой блок.
Вентилятор 14 подает воздух на оба теплообменника – воздушный и масляный (в большинстве случаев они выполнены в одном блоке).
